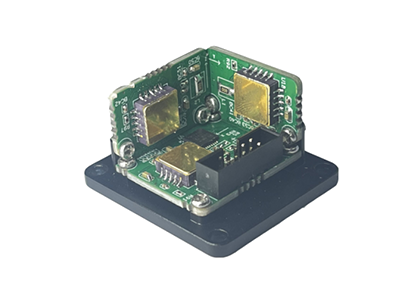

XYM9001加速度传感器是基于MEMS(微机电系统)加工工艺的高性能振动监测传感器,该传感器可采用5V±3%电源供电,集成X-Y-Z三轴和
自检测ST功能,专门为地震和振动监测应用领域而设计。XYM9001采用超高性能加速度计,动态范围可达115dB。该传感器在出厂时经过严
格的筛选测试。在噪声、动态范围、非线性、重复性、温度漂移、抗冲击等性能上具有优越的表现,是目前行业内具有竞争优势的一款产品。
2. 产品特性
闭环MEMS电容传感器 电源电压: 5V±3% 工作电流:≤30mA(三轴) 输出方式:差分输出
噪声:- XYM9001:≤1.0μgrms/√Hz 动态范围:- XYM9001:≥115dB(供参考) 带宽:- XYM9001:≥800Hz.(典型值, -3dB)
量程:- XYM9001:±2g 非线性:0.1%FS (典型值, FS:满量程) 尺寸大小:38.5 x 35.5 x 21mm 工作温度:-40~+85ºC
地震监测 结构/楼宇监测 惯性导航工业和过程控制 平台稳定 工业和过程控制 能源探测
测试条件:VCC=5V,TA=20 ºC,除非另有说明
技术参数 | 单位 | 数值 | |||
量程 | g | ±2 | |||
零偏 | mV | ±20 | |||
标度因数(差分输出) | mV/g | 2000±20 | |||
带宽(-3dB) | Hz | >800 | |||
噪声(@100Hz) | ng/√Hz | 150 | |||
非线性(FS) | % | 0.1 | |||
横向灵敏度 | % | 3 | |||
零偏温度系数 | mg/ ºC | ±0.2 | |||
标度因数温度系数 | ppm/ ºC | 120 | |||
自检功能 | |||||
类型 | 形式 | 数值 | |||
频率 | 方波输出 | 32Hz典型 | |||
占空比 | - | 50% | |||
幅值 | 峰值 | 0.42g | |||
三轴自检输入阈值电压 | 高电平有效 | 5V | |||
加速度计输出 | |||||
类型 | 形式 | 数值 | |||
输出电压(差分输出) | OutP, OutN 全量程输出 | 0±4V OutP :0.5~4.5V OutN: 0.5~4.5V | |||
电气特性 | |||||
工作电压 | 5V±3% | ||||
工作电流 | ≤30mA(三轴) | ||||
启动时间 | 20ms | ||||
外壳结构 | |||||
外形尺寸 | 38.5 x 35.5 x 21mm (整体高度) | ||||
封装 | 铝合金氧化底座(默认黑色) | ||||
环境适应性 | |||||
工作温度 | -40~+85 ºC | ||||
存储温度 | -55~+125 ºC | ||||
抗冲击 | 6000g |

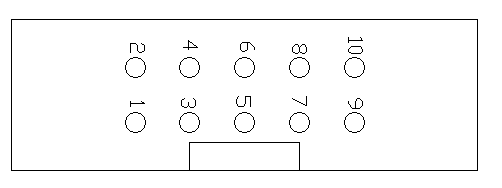

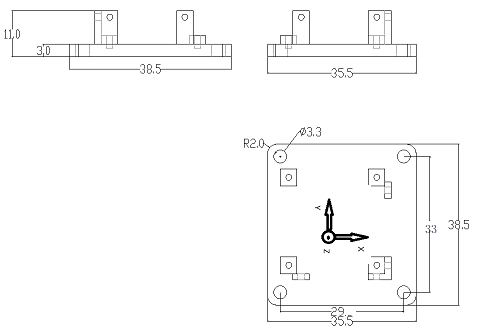

加速度计整体尺寸大小为:38.5 x 35.5 x 21mm,间距2.0mm。
表1. 三轴差分输出接口定义
编号 | 线芯颜色 | 定义 | 功能 |
1 | 红 | VCC | 电源输入 |
2 | GND | GND | |
3 | X_OUTP | X轴输出 | |
4 | X_OUTN | ||
5 | Y_OUTP | Y轴输出 | |
6 | Y_OUTN | ||
7 | Z_OUTP | Z轴输出 | |
8 | Z_OUTN | ||
9 | ST | 自检输入(高电平有效,输入5V) | |
10 | NC | NC |
单位:mm |
